第五章 技術的設計（三）

李寶民 2005/03/31

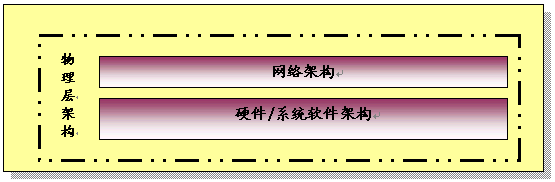

5.6 物理層架構

目標系統的物理層架構將提供下列內容：

共同操作環境

。。為了最大限度減少集成復雜性，提高安全性，簡化系統操作和管理，降低培訓需求，目標系統可能的化將使用同類（一般的）運行系統技術。

。。使用一般運行系統可以最大限度地減少在不同類環境和分布式環境中普遍存在的安全性及其管理問題。例如，一般運行系統允許使用一般用戶配置文件，訪問各系統控制列表。其他好處中，它簡化了管理，便利了單一注冊安全方案，并允許用戶訪問控件，以便分布資源建立在單獨用戶ID和密碼基礎上。

應用安全

。。目標系統將“暴露”于公共網絡，從而利用互聯網建立即時聯絡渠道，共享信息。此項工作需要運行多級安全方案（MSS），可使系統以不同敏感度安全地管理信息，此外還要同時防止用戶訪問未授權的信息。這樣，系統提供的便利有：

• 身份識別與驗證——能夠驗證用戶身份及信息可靠性
• 訪問控制與授權——防止信息的未授權訪問
• 機密性——防止信息未授權公開
• 完整性——防止信息未授權修改或意外丟失

數據備分

。。系統中將包含基于RAID 技術的可靠的存儲子系統技術。有六種RAID技術，每一種都能降低成本，進一步允許誤差，并/或者提高性能。在候選架構體系中，RAID 5用于需要提高誤差允許度的應用程序，并用于含有重要的隨機和有序的寫入操作的應用程序，例如在線事務處理。

。。RAID 5 技術運用磁盤帶區化在各磁盤及磁盤控制器間劃分磁盤I/O，這點如同RAID 0，3，4。另外，RAID 5配置通過計算和儲存同類數據有效地允許誤差，可以在損壞情況下從各磁盤回復數據。

。。使用RAID 5配置將幫助數據資源“hot swapping”，可使組件持續使用。通過使用重復的系統組件（配置用于自動替換損壞的原組件）提高持續使用性，從而減少系統中斷。在磁盤儲存子系統的情況下，容許誤差的RAID配置支持存貯的數據，例如使其自動取代原有數據資源。為了進一步補充該配置，目標系統將使用能夠“hot swapping”磁盤資源的儲存陳列子系統。通過支持替換損壞組件，在“hot spares”的時候 ，vis-à-vis存貯，同時支持系統運行。

高可靠性操作

。。目標系統將包含高用性（HA）應用程序處理配置和架構。高用性環境提供了充足的重復處理資源，只用幾秒或幾分鐘恢復故障。

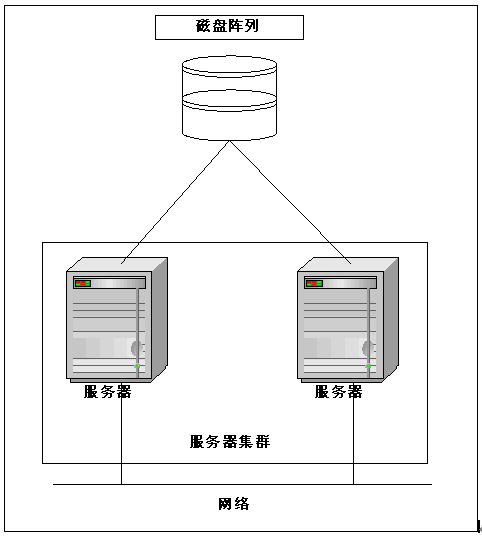

。。為執行高用性處理程序，目標系統將使用服務器“集群”技術。聚集的架構在所有系統間建立通往所有磁盤子系統和外部網絡的冗余路徑。這樣，可以排除單獨的損壞部分——硬件、軟件或網絡，并可以高度提供服務。

。。如之前的表格所示，集群技術主要用于達到一定水平的可用性，這種可用性不能由單一服務器獲得，集群技術還建立了各計算機系統間的連接、計算機系統與網絡的連接，以及與磁盤子系統的連接。

要執行集群方案，配置主要包括：

• 兩個以上冗余服務器系統（連接點）
• 故障容許存儲系統
• 冗余網絡接口（連接線路）
• 用于統一控制集群組件的操作軟件
• 硬件和應用程序監控，故障探測，以及failover （“hot sparring”）操作軟件

目標系統中，高用性服務將通過下列途徑發送：

• 企業集群HA應用程序服務器，其適用環境要求高用性數據、文件和應用服務程序。這些服務器保證快速探測和恢復任意硬件、網絡、操作系統或應用程序軟件的損壞。
• 企業集群HA并聯數據庫服務器，用于支持并聯數據庫運行，如“集群覺察”RDBMS的運行。這些服務器有助于通過多連接點并行處理改善運行，此外，快速探測和恢復任意硬件、網絡、操作系統或應用程序軟件的損壞。
• 故障容許數據存儲數組, 提供故障容許數據存儲服務。
• HA, 并行處理硬件監控及故障探測軟件, 提供“存入”數據量管理軟件技術，保證數據在所有文件系統中的完整性。這項技術也允許集群連接點共享可用存儲資源——可使集群中的存留連接點假設損壞單位的身份（通過IP failover和其他技術），簡明地服務數據請求。另外，磁盤套件允許損壞磁盤中定向的讀寫操作通過映射存儲，自動并明顯地改向和工作。
• HA, 故障容許存儲數組子系統, 智能探測和恢復各種硬件，運行系統，應用程序及網絡故障。

網絡架構

。。目標系統的網絡架構將基于交換快速以太網（Switched Fast Ethernet），提供呼叫中心系統需要的數據率——無需復雜的替換技術如光纖分布數據接口（FDDI）技術及其相關的費用。

。。以太網是目前最普遍的數據連接協議，并且已成為局域網（LAN）運用最廣泛的方式。其高度普遍率是由于技術上提供了便宜、靈活和持續的網絡服務。

。。利用交換技術，整個以太網的帶寬可使各站點得到短暫、交互的時間間歇。使用共享以太網，站點共享帶寬，而運用交換技術，網絡上的站點不共享帶寬。這樣，可以消除使用共享以太網固有的運行問題。

集中式運行和遠程應用圖像

。。為了最大限度減少客戶平臺操作資源需求，簡化系統修改、結構管理和軟件分配，目標系統將使用服務器和網絡技術，最大限度減少分配到客戶平臺的系統應用程序邏輯數量。通過客戶平臺應用程序組件分配極小化，修改原來安置在少數設備——目標系統服務器的應用程序組件，可以進行系統配置替換。這樣，可以極大減少為所有系統用戶配置新軟件的復雜性。

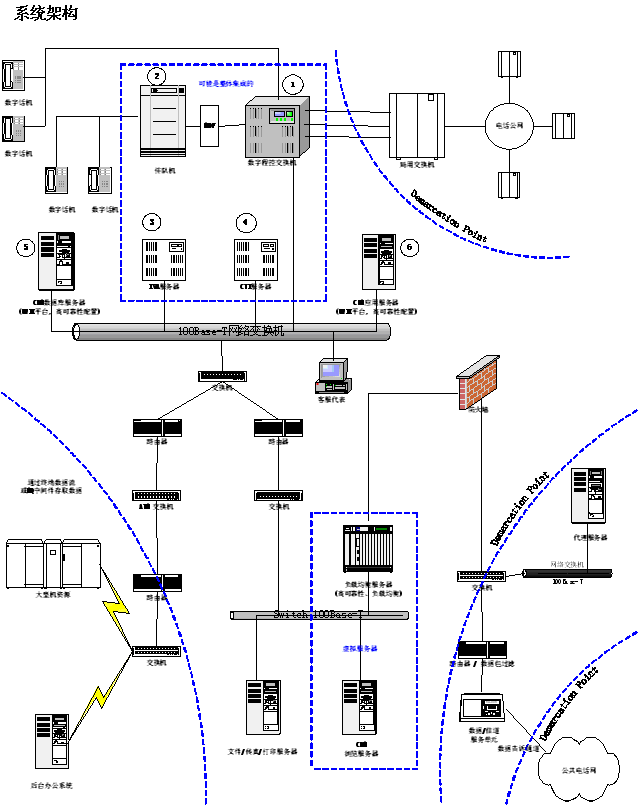

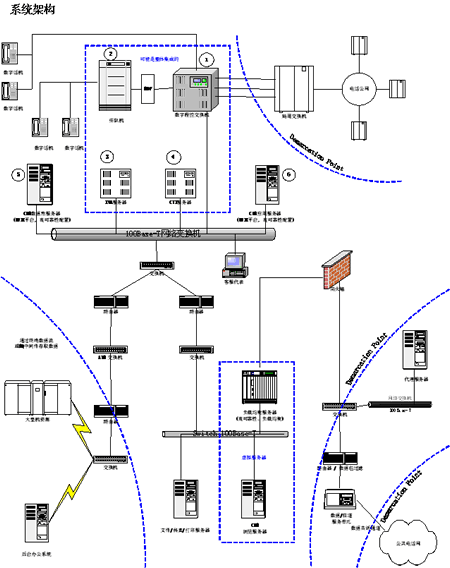

。。下面的圖表根據組件（硬件、軟件和網絡架構）及各組件間的連接（接口）“設計”了目標呼叫中心系統。在協作中，這些架構組件提供了運行需求系統需要的技術服務。

(點擊看大圖)

本文由作者向CTI論壇提供
