NGN多媒體會議系統的統計與實現
苗琳 蔣念玲 李蔚 2008/07/01
摘要 本文提出了NGN體系下多媒體會議系統的設計方案，具體包括系統的總體架構、功能、業務流程以及信令流程等，最后為基于NGN的多媒體會議實際應用的進一步研究、開發和推廣提出了一些建議。

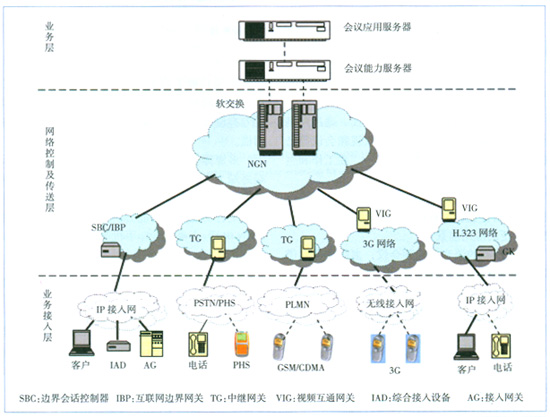

圖1 多媒體會議系統架構
業務層
主要由會議能力服務器、會議應用服務器組成。多媒體會議系統采用會議應用服務器進行業務控制，會議能力服務器進行會議用戶的媒體接入，實現了業務的控制與承載相分離。
�。�1）會議能力服務器：提供多媒體會議的基本的業務邏輯功能，包括會議的創建，會議的控制，以及通過其中的MCU（多點控制單元）完成多方媒體的橋接和媒體流的混頻。另外還提供會議的錄制和回放、PPT的共享演示等豐富的增強功能。
�。�2）會議應用服務器：向用戶提供統一的Web會議界面，使得用戶簡單快捷的使用會議業務；提供用戶的身份認證以及相關信息的管理功能；提供會議記錄以及詳細信息的查詢功能；提供輔助的數據協同功能，如文件共享；另外，應用服務器還可以通過對標準的接口調用，豐富業務的功能。如NGN的業務平臺如果具有通信簿能力服務器，會議服務器可以通過標準的接口調用該能力，那么用戶可以在預約會議時方便的添加與會者。
另外會議應用服務器和會議能力服務器向NGN業務平臺中的業務管理能力集開放受理、計費、網管接口，實現完整的業務支撐功能，達到業務運營的目的。
網絡控制及傳送層
軟交換作為網絡控制層的核心設備，實現了SIP軟件電話的注冊、鑒權，數據查詢。并接受會議服務器的指令實現相關功能，如語音呼叫接續等。
此外，軟交換通過TG實現NGN網絡與PSTN/PLMN網絡互通的功能；通過SBC和IBP等網絡穿越設備實現終端在多種接入網環境中在軟交換的成功注冊；通過VIG進行信令轉化，實現3G和H.323網絡終端以SIP協議接入軟交換。
這種信令與媒體信息的分離，也正體現了下一代網絡中控制與承載相分離的思想，進而實現對具有一定QoS保證的多媒體會議的支持。
業務接入層
業務接入層面呈多元化，包括普通固定電話、小靈通、IP電話、視頻終端、PC軟終端、移動終端等。
其中，IP電話、視頻終端、PC軟終端等終端支持多樣的IP接入方式，如企業直接接入，ADSL接入或Internet接入等。
對于其他終端的接入，如固定電話、小靈通、移動終端等通過軟交換與他網的互通，實現會議的接入。
2.2 多媒體會議的實現流程
基于上述的分層開放系統架構，通過各層設備之間的相互配合實現了多媒體會議業務的應用。
多媒體會議系統主要采用Web頁面的方式與用戶進行交互，用戶登錄會議系統后可以通過相應的Web頁面進行一系列會議操作。
根據一般會議的流程，多媒體會議系統實現的主要功能包括：創建會議、預約會議、查詢會議、召開會議、會議控制、會議信息管理和會議計費等。其中，會議控制包括實時的音頻、視頻和數據流控制。

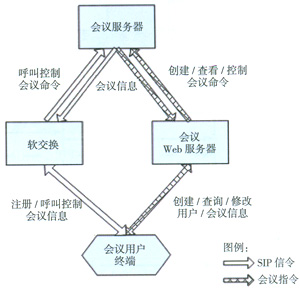

多媒體會議簡要流程如圖2所示。會議召開之前，用戶通過會議Web界面在會議服務器上預約或創建會議，創建會議信息包括會議號碼，會議密碼，會議類型，會議方數，會議開始時間，會議持續時間（或結束時間）等等。
圖2 多媒體會議簡要流程圖
會議創建成功后將在指定時間召開，會議用戶可通過Web界面進行一系列的會議操作，例如：添加/刪除與會者，打開/關閉音視頻，會議控制權轉移，會議鎖定/解鎖，會議錄音/回放，延長會議，結束會議，以及多種數據協同功能（即時消息、文件演示、應用共享等）。
另外，為確保會議的順利進行，需要明確會議的控制權，即會議某一時刻只能有一個人（會議主席/管理員）擁有對會議的完全操控權，而其他與會者只能進行和自己有關的相應操作。會議主席/管理員也可以隨時轉讓控制權給普通與會者。
會議結束后，用戶還可以通過web界面查詢會議的歷史記錄信息，以及下載收聽歷史會議的錄音信息等。
2.3 多媒體會議的信令流程

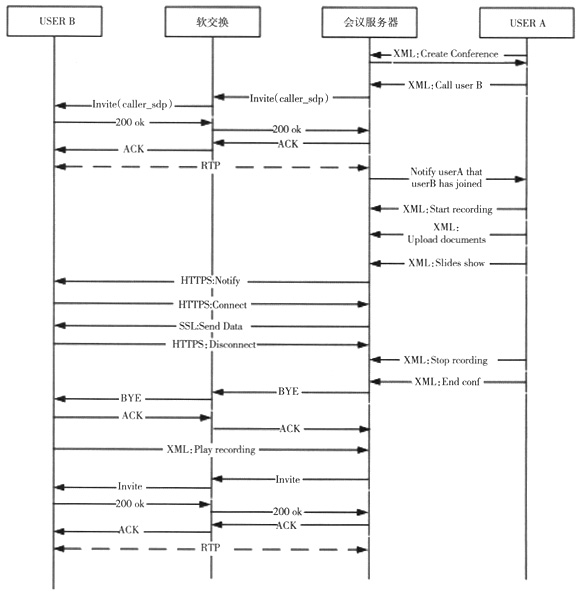

基于上述多媒體會議業務的實現流程，圖3給出了一個多媒體會議業務典型應用的信令流程，具體包括對于用戶創建會議、邀請與會成員、會議中的，文件演示、會議的錄制與會議的回放等信令流程的描述。
圖3 多媒體會議信令流程圖
流程簡要說明：
