IMS統一業務平臺提升運營商業務競爭力

2007/08/17

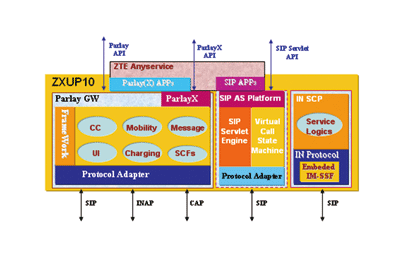

圖1 ZXUP10統一業務平臺系統架構

　　基于ZXUP10的IMS業務提供模式

　　基于ZXUP10，可提供以下三種業務應用模式。

　　獨立的SIPAS

　　作為獨立的SIPAS，支持IMS網絡的各類接口，對外不提供開放接口，多個業務邏輯應用可運行于一個SIPAS中，業務邏輯通過圖形化界面的SCE生成，可快速方便加載于SIPAS，同時不影響其它業務應用的運行(如圖2所示)。這種模式的AS性能高，適用于業務處理集中、話務量大的場合。

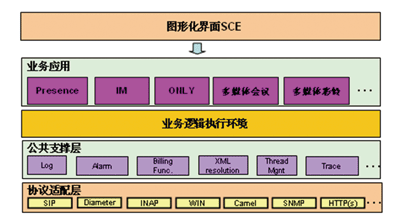

圖2 獨立SIP AS模式的ZXUP10系統結構

　　基于ZXUP10平臺開放接口的第三方業務應用

　　ZXUP10作為開放業務平臺，包括Parlay網關和SIP應用平臺，對外提供標準的Parlay/ParlayXAPI和SIPServletAPI，屏蔽底層網絡的差異性，第三方通過調用標準接口，快速生成Web等方式的第三方應用，帶來業務開發、提供模式的重大改變。

　　傳統SCP業務

　　ZXUP10具備內嵌的IM-SSF模塊，可通過ISC接口與IMS核心網絡直接交互，從核心網角度看，不需IM-SSF模塊，節省了投資成本。對于傳統業務，業務邏輯不需做任何改動，即可平滑支持IMS網絡。ZXUP10亦提供CAMEL等傳統協議接口，與IMS網絡的IM-SSF網元交互。

　　ZXUP10組網方式

　　ZXUP10僅作為IMS的業務平臺接入

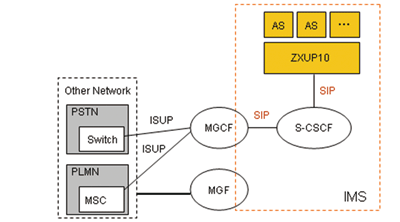

　　如圖3所示，在這種接入方式中，ZXUP10通過ISC接口與S-CSCF交互，其它網絡如PSTN、PLMN通過MGCF與IMS互通，與ZXUP10平臺無直接交互關系。

圖3 ZXUP10僅作為IMS的業務平臺接入

　　ZXUP10通過內嵌的IM-SSF功能接入

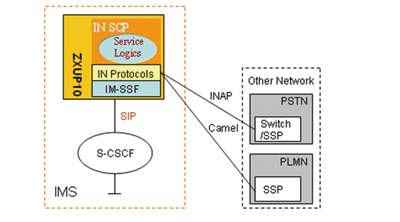

　　由ZXUP10作為傳統的SCP提供，其上的業務邏輯無需改動即可支持IMS網絡（如圖4所示)。同時，此SCP可支持PSTN、PLMN網絡，其優點是支持傳統業務平滑升級支持IMS網絡，IMS組網結構簡單。

圖4 ZXUP10僅作為IMS的業務平臺接入

　　混合組網方式

　　通過ZXUP10支持的多網絡類型的協議映射能力，同時支持IMS、PSTN、PLMN等網絡，形成混合組網方式。此種組網方式的優點是同一業務邏輯采用不同的接口與各網絡交互，不同網絡類型的用戶可以同時成為此業務的用戶，包括網絡類型特有的編碼方案，如IMS網絡的SIPURI等。

　　ZXUP10統一業務平臺特點

• 支持IMS所定義的三大類應用服務器模式，一是作為OSA/Parlay網關，二是作為SIP應用服務器，三是作為傳統智能網提供業務，在IMS網絡中組網及布置業務非常靈活方便。



• 平臺提供標準的、開放的第三方接口，帶來業務提供方式的革命，從而將業務提供商、服務提供商作為第三方廠家引入產業價值鏈，形成市場驅動型提供業務，快速適應未來市場需求。



• 業務平臺實現了水平的業務體系架構，可以為IMS網絡架構下多種接入網絡的用戶提供IMS業務，業務應用的數據和網絡資源得到高度共享。



• 提供的功能非常豐富，涵蓋了電路域(CS)和分組域(PS)，可以方便地實現多方呼叫、會議電話、錄音、傳真等特殊要求。



• 具備多協議適配能力，支持SIP、CAMEL、INAP、WIN、MGCP、SMPP等多種協議。



• 單一業務跨網絡類型提供能力，不同類型網絡的用戶可同為此單一業務的賬戶，網絡類型特有編碼方案如IMS網絡的SIPURI等全部支持。在綜合VPMN業務中，由于ZXUP10同時支持對IMS網絡的ISC接口及對GSM網絡的GAMEL協議接口，業務的提供尤為方便。對于擁有多種類型網絡的運營商來說，未來這類業務的開展十分重要。



• ZXUP10既可提供新型的IMS多媒體業務，同時也可提供傳統智能網的業務。網絡升級改造中，業務平臺不需變動即可支持，從而使業務的發展建設穩定、平滑過渡到下一代網絡體系。



• 平臺提供強大、靈活的計費功能，支持按時長、流量、內容、服務質量(QoS)等計費；可以提供各種計費套餐，滿足不同業務和不同運營商的需求。



• 業務平臺內嵌了IM-SSF功能，與IMS核心網設備通過ISC接口直接交互，系統組網結構簡單，節省投資，另外為傳統網絡開發的業務可快速應用于IMS網絡。



• 業務平臺作為Parlay網關時，其與應用服務器組成了分布式計算架構，業務可以分布式運行在不同的應用服務器上，減少了系統間的故障。當一個業務出現故障或呼叫量太大時，不會影響到其它業務，有效地提高了系統的穩定性。



• 業務平臺穩定可靠，具備大容量、高處理性能等特點，提供四級過負荷處理機制，雙機工作時，達到或超過99.999%的可用性。
