VoIP語音電話的設計與實現
2002/11/27
Voice over IP是在IP網絡上傳輸語音流量（例如，電話和傳真）的技術，主要是一種軟件特性，但是，要在Cisco2600/3600系列路由器上實現這個功能，必須首先安裝語音模塊VNM（Voice
Network Module），VNM可以裝兩個或四個語音接口卡（VIC），每個接口卡都對應于與語音接口相關的特定信號類型。
1. 單機實現IP語音電話

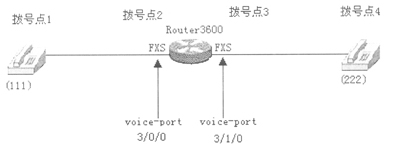

（1）在裝有兩個語音模塊的3600路由器上實現IP語音電話（如下圖所示）。
（2）基本配置
dial-peer voice 1 pots
destination-pattern 111
port 3/0/0
!
dial-peer voice 2 voip
destination-pattern 222
session target ipv4:192.16.12.1
!
dial-peer voice 4 pots
destination-pattern 222
port 3/1/0
!
dial-peer voice 3 voip
destination-pattern 111
session target ipv4:192.16.12.2
!
!
（3）配置概述
本實驗是在Cisco3600 Router內部實現的，沒有經過鏈路傳輸，所以不需要優化撥號點和網絡接口的配置，只需配置撥號點：
● 要配置源和目標之間的所有連接，在voice port 3/0/0上輸入下面命令：
dial-peer voice 1 pots
destination-pattern 111
port 3/0/0
!
dial-peer voice 2 voip
destination-pattern 222
session target ipv4:192.16.12.1
● 要完成在撥號點1和撥號點4之間的端對端呼叫，在voice port3/1/0上輸入下面命令：
dial-peer voice 4 pots
destination-pattern 222
port 3/1/0
!
dial-peer voice 3 voip
destination-pattern 111
session target ipv4:192.16.12.2
2. 路由器間實現IP語音電話
（1） 站點A有一個Cisco3600路由器，站點B有一個Cisco2600路由器，它們通過DCE/DTE V.35電纜背對背地連接起來。在每個路由器中安裝了一個含有一個VIC-2FXS的NM-2V，提
供兩個模擬電話的連接。

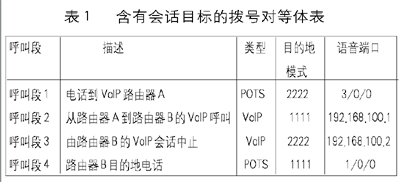

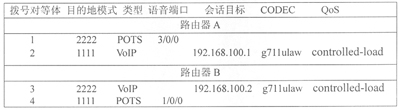

（2）創建并實現撥號方案
（3）基本配置：
站點A的基本配置見清單1（站點B的基本配置略）。
清單1 站點A RouterA的配置
Current configuration:
!
version 12.0
service timestamps debug uptime //設定Debug跟蹤日志顯示其時間
service timestamps log uptime //設定看Log時顯示其時間
no service password-encryption //口令不加密
!
hostname router_A
!
enable password cisco
!
username router_A password 0 cisco
!
!
!
!
ip subnet-zero
no ip domain-lookup
!
!
!
!
voice-port 3/0/0
echo-cancel coverage 16 //啟動回聲消除功能
!
voice-port 3/0/1
!
!
dial-peer voice 1 pots //定義撥號對等體到語音物理端口
destination-pattern 2222 //定義電話號碼
port 3/0/0 //定義電話號碼
!
dial-peer voice 2 voip //定義撥號對等體到語音
destination-pattern 1111 //為撥號對等體分配電話號碼
req-qos controlled-load //在分配帶寬時，RSVP確保即使帶寬發生擁塞與過載時，數據流也能得到優先處理。
codec g711ulaw //撥號點的語音編碼速率—64000bps
ip precedence 5 //IP優先級，５為關鍵
no vad //禁用語音活動檢測
session target ipv4:192.168.100.1 //定義Voip路由，為對端的IP地址
!
!
interface Ethernet0/0
no ip address
no ip directed-broadcast
shutdown
!
interface Serial0/0
ip address 192.168.100.2 255.255.255.0 // S0/0的IP地址
no ip directed-broadcast
no ip mroute-cache
no fair-queue
clockrate 2000000
ip rtp header-compression //配置RTP頭壓縮器
ip rtp compression-connections 25
ip rsvp bandwidth 1000 320
!
interface Ethernet0/1
no ip address
no ip directed-broadcast
shutdown
!
ip classless
ip route 192.168.100.0 255.255.255.0 192.168.100.1
no ip http server
!
line con 0
transport input none
line aux 0
line vty 0 4
login
!
end
（4）配置概述
根據公共的功能，站點A的配置分為4個不同的部分。第1部分在清單2中描述，它為日志和調試命令啟用時間標記，為路由器指定一個主機名稱。
清單2 站點A的配置的第1部分
version 12.0
service timestamps debug uptime //設定Debug跟蹤日志顯示其時間
service timestamps log uptime //設定看Log時顯示其時間
no service password-encryption //口令不加密
!
hostname router_A
!
enable password cisco
!
username router_A password 0 cisco
!
第2部分在清單4中描述，它提供語音連接的實質內容，語音端口簡單地標識它們連接到的設備。撥號對等體1把電話號碼分配給物理語音端口，撥號對等體2定義VoIP呼叫到站點B。在語音端口3/0/0上啟動回聲消除功能。IP優先級設置為5，設置資源預留協議RSVP為controlled-load，確保即使帶寬發生擁塞與過載時，數據流也能得到優先處理。而且因?yàn)槎嘤嗟膸�，語音活動檢測被禁止了，并為撥號點配置了語音編碼速率—64000bps。
清單4 站點A的配置的第2部分
voice-port 3/0/0
echo-cancel coverage 16
!
voice-port 3/0/1
!
!
dial-peer voice 1 pots
destination-pattern 2222
port 3/0/0
!
dial-peer voice 2 voip
destination-pattern 1111
req-qos controlled-load
codec g711ulaw
ip precedence 5
no vad
session target ipv4:192.168.100.1
！
第3部分在清單5中描述，它配置路由器上的網絡端口。串口0/0連接到DCE V.35電纜，為串行接口增加clockrate接口配置命令。為語音配置RSVP保證在網絡中獲取特定的QoS。配置RTP頭壓縮連接的數量為25。
清單5 站點A的配置的第5部分
interface Ethernet0/0
no ip address
no ip directed-broadcast
shutdown
!
interface Serial0/0
ip address 192.168.100.2 255.255.255.0
no ip directed-broadcast
no ip mroute-cache
no fair-queue
clockrate 2000000
ip rtp header-compression
ip rtp compression-connections 25
ip rsvp bandwidth 1000 320
!
第4部分如清單6所示，完成整個配置，它分配一條靜態路由到站點B的網絡（192.168.100.0），在這個簡單環境中，不要求IP路由協議。
清單6 站點A的配置的第4部分
ip classless
ip route 192.168.100.0 255.255.255.0 192.168.100.1
no ip http server
!
